TC陶瓷盘式真空过滤机

核一陶瓷盘式过滤机为客户提供一种低能耗高性能的脱水解决方案，可满足高过滤机精度的物料条件。
  • 商品名称： TC陶瓷盘式真空过滤机

所属分类：

TC陶瓷盘式真空过滤机

邮箱：

marketing@sdhytec.com

在线咨询
返回列表
  • 产品描述

  • 产品简介

    TM精密陶瓷真空过滤机集机电、微孔陶瓷、超声技术为一体，依靠真空吸力和毛细作用实现固液分离的新型高效、节能过滤设备。广泛应用于矿山、冶金、化工、环保等行业。

    技术参数

    型号面积 滤盘/圈 滤板数量/块 槽体容积/M3 装机功率/KW 运行功率/KW 主机(L×W×H/)/M
    TM-1 1 12 0.21 3.5 2.0 1.6×1.4×1.5
    TM-4 2 24 1.0 7.0 3.0 2.4×2.5×2.1
    TM-6 2 24 1.2 7.0 6.0 2.4×2.9×2.5
    TM-9 3 36 1.7 9.0 7.0 2.7×2.9×2.5
    TM-12 4 48 2.2 11.0 7.5 3.0×2.9×2.5
    TM-15 5 60 2.7 11.5 8.0 3.3×3.0×2.5
    TM-21 7 84 4.0 13.5 9.0 4.6×3.0×2.6
    TM24 8 96 4.5 16.5 10.5 4.9×3.0×2.6
    TM-27 9 108 5.0 17.0 11.0 5.2×3.0×2.6
    TM-30 10 120 5.5 17.5 11.5 5.5×3.0×2.6
    TM-36 12 144 7.0 23.0 16.0 6.6×3.0×2.6
    TM-45 15 180 8.5 25.0 19.0 7.5×3.0×2.6
    TM-60 15 180 12.5 33.0 22.0 7.5×3.3×3.0
    TM-80 20 240 16.2 40.0 24.0 9.0×3.3×3.0
    TM-102 17 204 18.5 53.0 35.0 8.8×3.6×3.3
    TM-120 20 240 20 60.0 40.0 9.7×3.6×3.3
    TM-150 25 300 24 75.0 47.0 11.2×3.6×3.3

    产品特点

    ★高真空度(真空度0.09～0.098MPa)，滤饼水分低。

    ★滤液含固量<50ppm。可反复利用，减少排放。

    ★与传统过滤设备相比能耗节省约90%以上，能耗低，运行成本低。

    ★与传统陶瓷过滤机相比增加了滤饼洗涤，适用需洗涤的物料。

    ★采用PLC、微机结合自动阀门控制，自动化程度高，降低劳动强度。

    ★结构紧凑，占地面积小，安装维护方便。

    ★采用成熟的排液系统，可适合任何工况条件下使用。

    工作原理

    吸浆区：工作时浸没在料浆的过滤板在毛细作用下结合真空压力，表面吸附成一层滤饼，滤液通过滤板进分配阀至排液罐。

    淋洗区：滤饼转出料浆斗后，对滤饼进行喷淋洗涤。

    干燥区：滤饼继续在高真空力的作用下脱水。

    卸料区：进入无真空的情况下，刮刀自动卸料。

    反冲洗：工业水或滤液通过分配阀进入陶瓷板由内向外进行清洗。清洗堵塞的微孔。在陶瓷板使用一个周期后，采用超声波配合低浓度酸混合清洗，保持陶瓷板的高效使用。

    xq

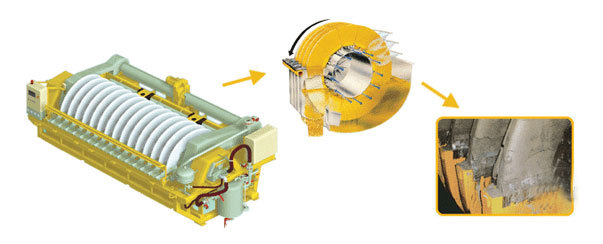

    陶瓷过滤机效果图

    主要部件:过滤板、主机、气水混合恒压反冲洗系统、控制系统

    xq

    过滤板

    源自国际无机膜技术。

    1.骨架密度大、膜层强度高、耐磨耐压耐腐蚀。

    选用电熔白刚玉经500T液压机梯度成型、1430C整体烧结，耐压可达8bar。

    2.开孔率高、生产能力大;过滤精度高、真空能耗低。

    材质精细、整体复合，不使用胶粘结，透水性好、开孔率达92%;采用1800目超细白刚玉喷膜预涂层工艺，毛细作用好、真空能耗低。

    3.再生方法多，使用寿命大大延长。

    可使用高温高压、有机溶剂等清洗，再生效果好，使用寿命长。

    xq

    控制系统

    采用计算机控制系统或触摸屏结合PLC控制，进料、过滤、清洗、配酸、均采用自动控制、搅拌、主轴减速机均采用变频控制，可实现一人多机操作，自动化程度高、操作简单方便、安全可靠。

    xq

    气水混合恒压反冲洗系统

    滤液再生系统采用精密过滤器过滤，环保节能。采用恒压供水系统稳定清洗，安全可靠。采用超声波结合化学清洗剂联合清洗陶瓷板，有力保证陶瓷板高效使用。自动配酸，减少劳动强度和危险性。

    xq

    应用范围

    目前已广泛应用于矿山有色金属、稀有金属、黑色金属，非金属等精矿及尾矿脱水，化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。物料细度从-200到-450目以及各种超细物料。

    矿种 粒径分布 给料浓度 处理量kg.(m2h)-1 滤饼水分%
    金精矿 -200～-325目 50～60 900～1500 6.5～11.5
    金尾矿 -200~-400E 目 45～6C 400～600 13～16
    铜精矿 -200～-325目 45～60 600～900 6.5～12
    铁精矿 -200～-325目 40～60 850～1500 6～10
    锌精矿 -200～-325目 50～60 750～900 6.5～12
    铅精矿 -200~-400目 50～65 650～800 10～12
    铝土矿 -200～-325目 50～60 350～450 10.5～12
    铅锌尾矿 -200～-325目 50～65 350～550 12～16
    氰化渣 -325~-450E 日 50～60 350～550 21～24
    硫精矿 -200目占80% 50～65 350～790 8～12
    镍精矿 -200～-325目 55～60 300～600 10～12
    精 煤 -200目占80% 50～65 550～930 18～20
    氧化锌 - 200巨 目 占 7 5 % 55～65 620～1200 8～12
    萤石粉  -200目 55～65 750～900 8～12

    xq

    xq

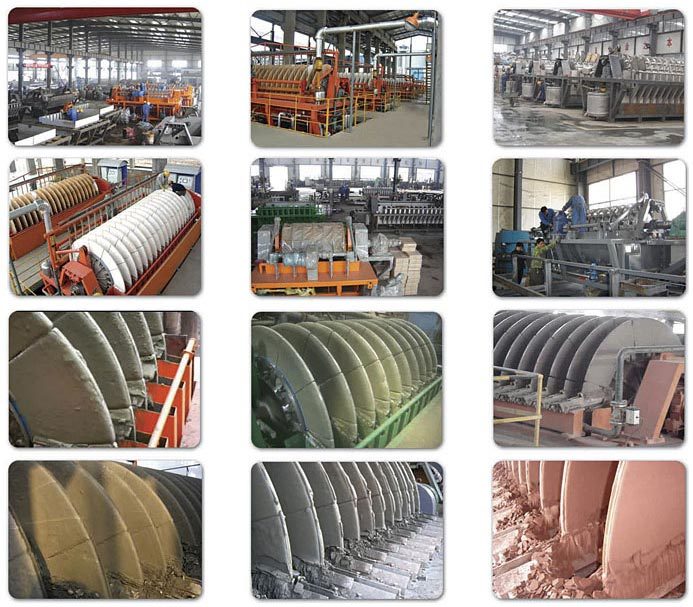

厂房实景

厂房实景
厂房实景
厂房实景
厂房实景
